■ 概述

輔網集中監控系統實現對鍋爐補給水系統、凝結水精處理系統、生活污水處理系統、工業廢水處理系統、循環水加藥裝置、制氫站、加藥系統、綜合水泵房、除灰系統、除渣系統和輸煤系統的集中控制和監控，同時兼顧通信故障情況下的就地輔助監控。輔網集中監控網是基于 TCP/ IP 的以太網系統，數據通過各個子網系統的交換機上光纖接口連接到輔控網的核心交換機上組成快速百兆/ 千兆以太網。一般情況下由中央控制室的輔控網操作員站完成對各個子系統的監控與操作，發出的操作指令通過輔網服務器上的過程數據庫迅速定位到相應子網系統的控制器上，由控制器程序控制現場相應設備的啟動和停止；當輔控網絡故障或必要時，可以由子系統的現場操作站接替監控職能。

輔網集中監控系統克服了原有獨立且分散的輔控系統的缺點，可以將運行人員減到最少。在基本不提高造價的情況下，BOP 使整個輔助控制系統達到與主機控制系統相當?shù)乃健＜械臄?shù)據和統一的網絡平臺使輔助控制系統與電廠其它管理系統的聯網的成為可能。

■ 方案亮點

· 可實現全廠輔助控制系統的聯網及集中控制

· 雙機雙網保證系統安全可靠

· 采用統一的數據平臺，所有數據共享，維護成本低

· 純分布式的結構平臺，系統擴展十分方便

· 具有壓縮能力的歷史數據庫能保存輔網長期產生的海量數據

· 開放的組態平臺可以自由嵌入與連接第三方產品

· 方便實現與SIS系統和MIS系統的統一連接

■ 系統架構

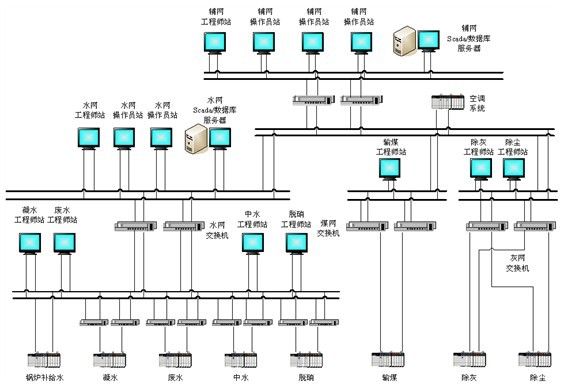

· 系統架構圖

根據系統網絡層次和功能不同，將整個系統劃分為四個層次，從下到上依次為：現場控制層、網絡傳輸層、子網數據采集控制層、輔網數據采集控制存儲層。系統結構如圖所示：

· 主要使用軟件產品

- 監控軟件—北京亞控KingSCADA軟件

- 數據庫軟件—北京亞控工業數據庫KingHistorian軟件
