一、項目概況

隨著生活水平的日益提高，人們對汽車的需求量越來越大，對汽車質量的要求越來越高，輪胎作為汽車的主要部件，輪胎的質量也備受人們的關注。內襯層作為輪胎的一個重要組成部分，極大的影響著輪胎的質量。內襯層是位于輪胎的最內層，對于有內胎輪胎其主要作用是減少輪胎胎體和內胎之間的摩擦，防止空氣和濕氣滲透到胎體內部；對于無內胎輪胎來說，內襯層有保持輪胎腔體內壓的作用。因此，好質量的內襯層是要求其擁有良好的氣密性、與胎體簾布的很好的粘合性、均勻性和耐老化的性能。

內襯層生產線依托硬件技術以及計算機技術的進步，自動化水平日趨成熟。組態王軟件作為國內領先的自動化軟件為其提供了有力的支持，極大限度地保證了生產線各個環節準確、有序的工作。本文中將介紹組態王軟件在內襯層生產線中的應用。

二、項目特色

• 友好的界面和直觀的數據展示，讓現場工作狀況和設備的運轉狀態一目了然。

• 配方的設定、調用和執行，輕松滿足生產不同規格輪胎的需求。

• 自動報警，啟動警示功能，以確保生產線各個裝置的工作步調不一致時，及時提醒操作員，將損失降到最小。

三、系統架構

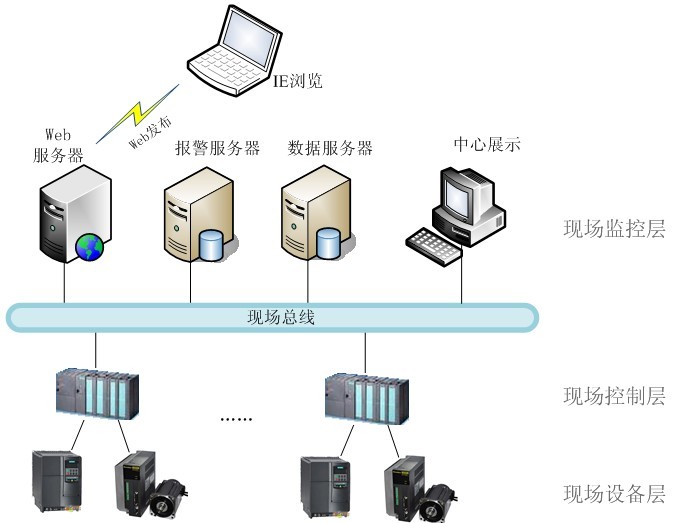

本系統以PLC為控制器，配置組態王（KingView）軟件作為上位機監控軟件，來實現對內襯層生產線各部件的狀態監視和流程控制。在本系統中，一共劃分為三層。設備層是由變頻器、伺服驅動器和傳感器等組成。現場設備通過通信總線形式將數據傳入現場控制層，控制層是由西門子300系列PLC組成。通過編程軟件設計控制程序，實現對現場各部件的位置、速度、溫度、壓力、張力、厚度等參數的監視和控制，并可以進行多種工作方式的切換，如手動操作、自動流程控制等。現場監控層采用亞控的組態王（KingView）軟件，該軟件組態簡單、配置靈活。在本系統中，監控層部署一套組態王（KingView）軟件，通過現場總線采集控制器中的數據，輕松實現歷史數據、報警信息的記錄，同時通過軟件的WEB發布功能，可以供操作員、工程師在網絡覆蓋的范圍內隨時隨地掌握現場的生產情況并及時進行故障維護。系統配置圖如下：
